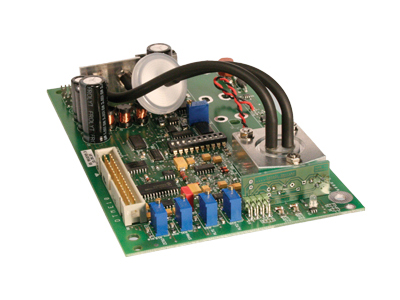

IR gas sensor - AGM CH4
增強型靈活性使得AGM紅外傳感器模塊為不同氣體測量產品的理想選擇。不同的結構可選，可適應單組分氣體或多組分氣體測量的需求，量程可以從100%到1000ppm體積濃度，同時具有高分辨率和低信噪比雙重優點?？蛇x擇不同的紅外光源，采樣元件或檢測器的組合來優化安裝和傳感器功能，體現總體設計的靈活性。模塊可以根據客戶特殊要求來設計。
- 技術參數
- 產品特點
- 應用領域
- 資料下載
產品描述
|
測量原理 |
非分光紅外NDIR, 雙波長, 單束, 無移動部件 |
|
測量范圍 |
CH4: 0-2000ppm, 0-1%, 0-2%, 0-5%,0 -20%, 0-100% |
|
機械尺寸 |
PCB 160 x |
|
重量 |
最大 |
|
管徑 |
|
通訊
|
模擬輸出信號 |
可選 0-20mA, 4-20mA, 0-1 VDC, 0-5 VDC, 0-10 VDC, 10 Bit 分辨率, 線性 |
|
數字輸出信號 |
RS |
|
數字時間量 |
0.5s, 5s, 10s, 20s, DIP 可選 |
工作條件
|
電壓 |
24 VDC (18 - 30 VDC), 24 VDC (24 - 30 VDC) 帶加熱器可選 |
|
平均功耗 |
最大 3W 不帶加熱器, 最大 8W 帶加熱器28W 超過3 分鐘時(預熱期間) |
|
電流輸出負載 |
Typ. 250 Ω, max 500 Ω |
|
溫度范圍 |
0. . . +50OC |
|
儲存溫度 |
-20. . . +60OC |
|
流量 |
0. . . 750 ml/min |
|
濕度范圍 |
0. . . 95% RH 非冷凝 |
|
就緒狀態 |
10s 工作狀態, 30min 最佳 |
|
報警設定 |
兩級可調(電位計), 輸出信號+5V HCMOS signal (無繼電器輸出) |
|
校準 |
使用電位計進行零點和樣氣點校準 |
性能參數
|
反應時間 |
6. . . 45s, 與所使用傳感元件, 流量, 管長度, 數字時間量有關 |
|
精度 |
滿量程+ 2% FS |
|
穩定性 |
滿量程+ 2% FS ( 12個月以上) |
|
重復精度 |
+ 0.2% （零點時）, 1% （樣氣時） |
|
最低檢測值 |
<滿量程1% FS |
|
線形誤差 |
<滿量程2% FS |
|
溫度特性 |
滿量程+ 1% FS/10O Kelvin （零點）, + 2% FS/10O Kelvin （標氣） |
|
溫控加熱器 |
55O C ± 5O C, 選配 |
|
壓力特性 |
0% （零點）, < 2% FS/10 mbar （標氣）(無壓力補償時) |
|
壓力補償 |
< 0.2% FS/10mbar （標氣）(補償到800. . . 1200 mbar), 選配 |
|
狀態/故障控制 |
雙色LED顯示 |
|
狀態/故障輸出 |
+5V HCMOS on 34-Pin 連接器 |
光學和機械部件均采用了最先進科技實現其卓越性能。 原件的品質執行了嚴格的過程和品質控制標準。軟件程序帶有計算和補償程序，確?？煽啃院透叩闹貜途?。嵌入的溫度控制、預先的信號處理和可選的壓力補償計算可使得OEM開發者在他們昂貴的高端氣體分析儀中得到良好的性能。有不同標準的傳感器的氣體變送器模塊滿足不同用戶的需求。
增強型靈活性使得AGM紅外傳感器模塊為不同氣體測量產品的理想選擇。不同的結構可選，可適應單組分氣體或多組分氣體測量的需求，量程可以從100%到1000ppm體積濃度，同時具有高分辨率和低信噪比雙重優點?？蛇x擇不同的紅外光源，采樣元件或檢測器的組合來優化安裝和傳感器功能，體現總體設計的靈活性。模塊可以根據客戶特殊要求來設計。
|
原理
|
氣體 [in N2]
|
標準量程
|
型號
|
訂貨號
|
|
紅外
IR
|
二氧化碳[CO2]
|
0-1000ppm
|
AGM 101
|
9270-066A
|
|
0-2000 ppm
|
||||
|
0-5000 ppm
|
AGM 50
|
9270-074A
|
||
|
0-1%
|
AGM 30
|
9270-062A
|
||
|
0-2.5%, 0-5%, 0-10%
|
AGM 10
|
9270-060A
|
||
|
0-20%
|
AGM 31
|
9270-063A
|
||
|
0-30%
|
||||
|
0-100%
|
AGM 32
|
9270-064A
|
||
|
甲烷 [CH4]
|
0-1%, 0-2%
|
AGM 101
|
9270-066F
|
|
|
0-20%
|
AGM 30
|
9270-062F
|
||
|
0-100%
|
AGM 10
|
9270-060F
|
||
|
一氧化碳 [CO]
|
0-2000ppm, 5%, 0-35%, 0-100%
|
AGM 106
|
9270-071B
|
|
|
氧化二氮 [N2O]
|
0-2000 ppm
|
AGM 101
|
9270-066L
|
|
|
熱導
原理
TC
|
氫氣 [H2]
|
0-1% [i], 0-5% [I], 0-10%
|
AGM 22
|
9270-061G
|
|
氦氣 (He)
|
0-50%, 0-80%, 0-100%
|
9270-061H
|
||
|
氙氣 [Xe]
|
0-80%, 0-100%
|
9270-061J
|
||
|
其它惰性氣體,
如Ar, Ne, SF6,. . .
|
根據需要
|
TBD
|
